Cage de protection pour cabine de tracteur : quand la métallerie répond à un impératif de sécurité

Tous les projets ne rentrent pas dans des cases. Celui-ci en est la preuve. Un client professionnel opérant dans un environnement à risque, exposé à des chutes de roches, de débris ou d’autres matériaux, avait besoin d’une solution de protection robuste pour la cabine de son tracteur. Une solution qui n’existait pas dans le commerce, qui devait être conçue sur mesure, fabriquée avec précision et posée sur un engin existant sans modifier sa structure porteuse. CSV Métallerie a relevé le défi.

Le contexte : un besoin de protection que le marché ne couvrait pas

L’environnement de travail du client est particulier. Son tracteur évolue dans une zone où des projections de roches, de blocs ou de débris représentent un risque réel pour l’opérateur en cabine. Les structures de protection standard disponibles dans le commerce ne correspondaient pas aux dimensions de son engin, ni aux niveaux de résistance requis pour le type de danger rencontré.

La solution devait être entièrement fabriquée sur mesure. Le client s’est tourné vers CSV Métallerie, dont la réputation en matière de fabrication métallique sur mesure et de résolution de problèmes complexes était établie. L’entreprise de Mennecy a alors engagé un processus complet, de l’analyse du besoin jusqu’à la livraison et la pose sur site.

Phase 1 : étude et conception

La première étape a été une phase d’étude approfondie. Les techniciens de CSV Métallerie ont analysé le tracteur en détail : dimensions de la cabine, points de fixation disponibles sur le châssis, centre de gravité de l’engin, contraintes de poids maximales à ne pas dépasser pour ne pas altérer la maniabilité et la stabilité du véhicule.

Le type de risque a également été étudié : nature des projections attendues (roches, blocs, débris), énergie d’impact probable, angle de chute. Ces données ont permis de définir :

• La géométrie de la cage : quelles faces protéger en priorité, quelle hauteur, quel profil de barreaux
• Le type d’acier : un acier suffisamment résistant à l’impact, mais pas au point d’alourdir excessivement l’ensemble
• Le mode d’assemblage : soudure et boulonnage pour permettre une dépose éventuelle pour entretien ou transport
• Les tolérances de fabrication : chaque millimètre compte quand la cage doit s’emboîter autour d’une cabine existante

Cette phase de conception a été menée en lien direct avec le client, qui a validé chaque étape avant de donner le feu vert à la fabrication. C’est l’un des avantages du modèle artisan-fabricant de CSV Métallerie : la relation directe avec le client sans intermédiaire, qui permet des ajustements rapides et une compréhension fine du besoin réel. Découvrez en détail notre processus d’étude et de conception.

Le détail de la structure : des profilés acier soudés avec précision, un assemblage boulonné pour faciliter l’entretien.

Phase 2 : fabrication dans l’atelier de Mennecy

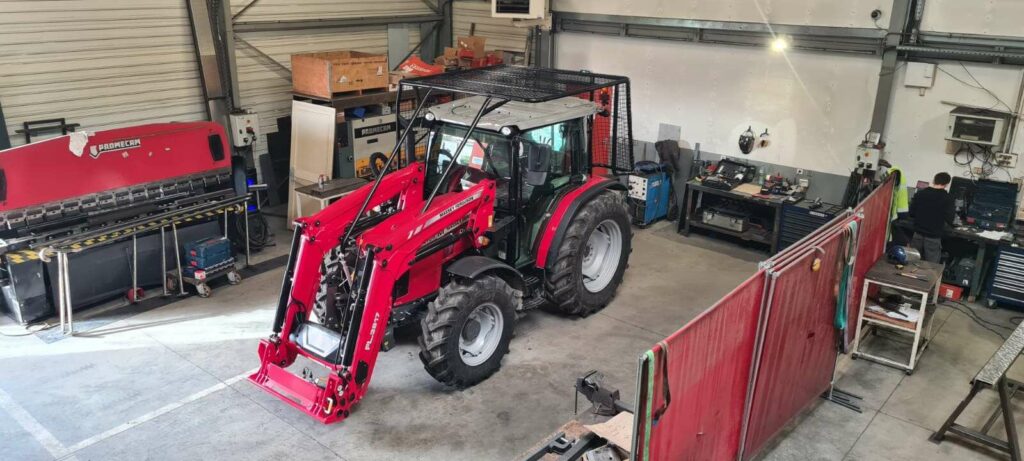

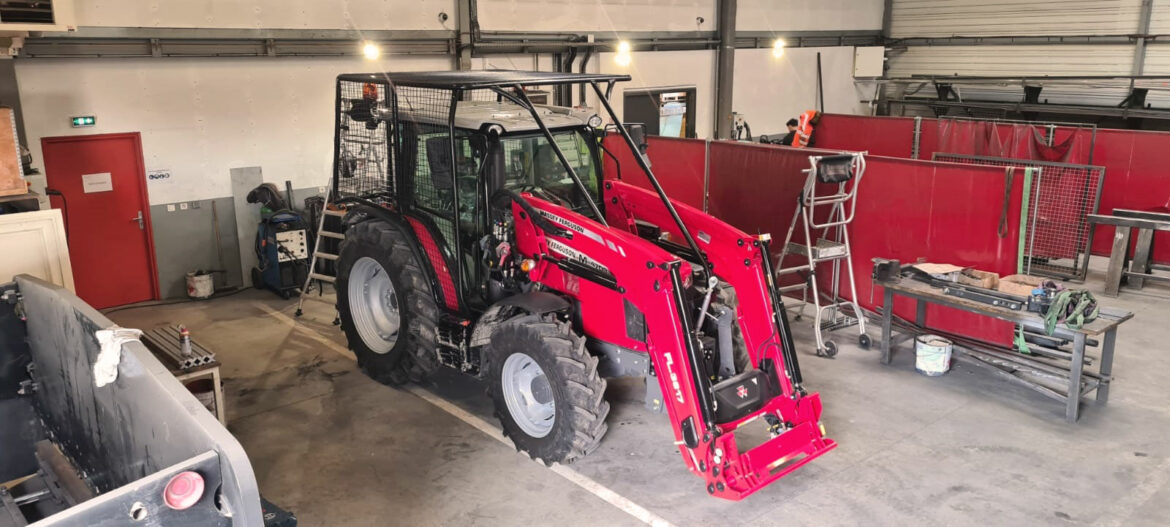

La fabrication a été entièrement réalisée dans l’atelier de 700 m² de CSV Métallerie à Mennecy. Les profilés acier sélectionnés ont été découpés, pliés et ajustés selon les plans validés. La soudure a été réalisée par des soudeurs qualifiés, avec des contrôles réguliers des cordons et des géométries pour s’assurer de la conformité à chaque étape.

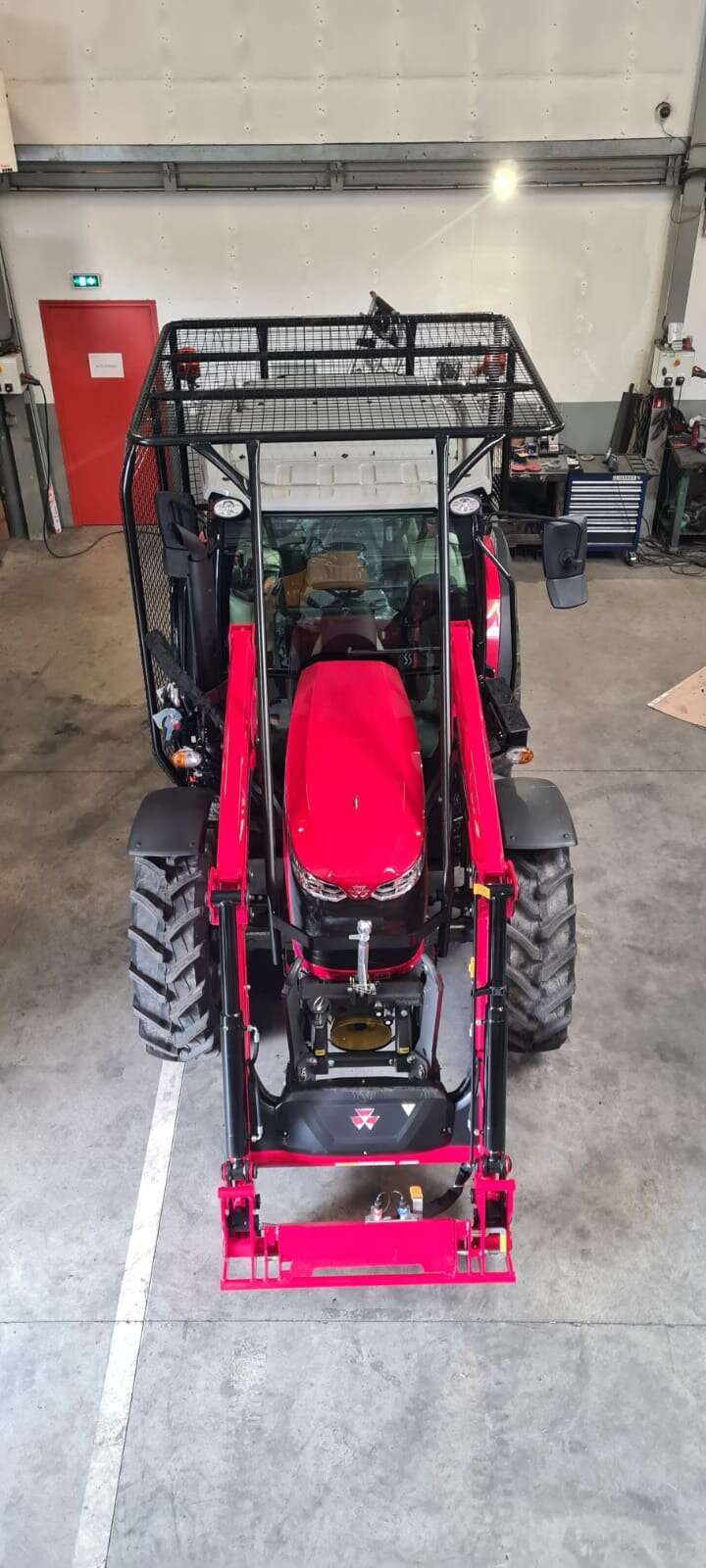

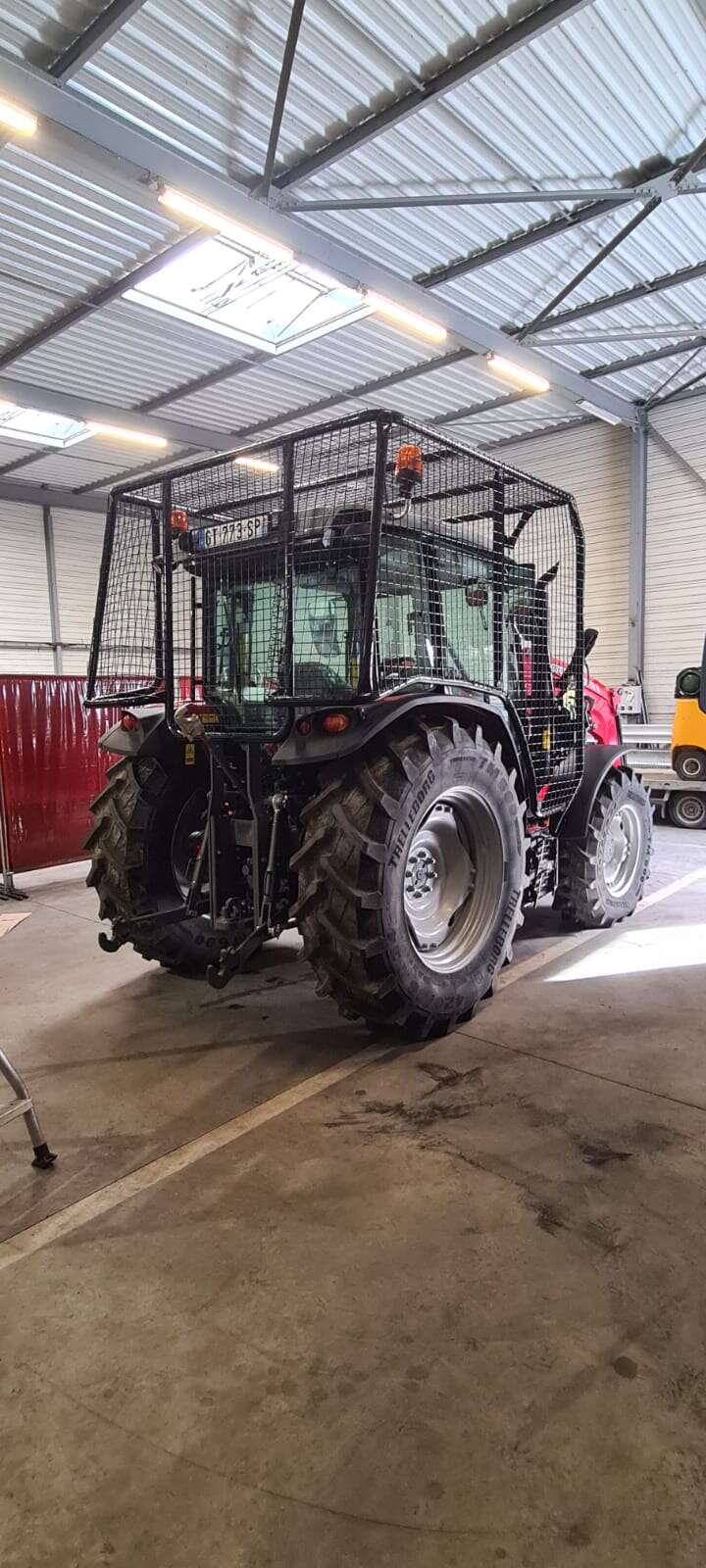

La cage est composée d’une structure tubulaire en acier, dont les montants verticaux et les traverses horizontales forment un maillage solide autour des zones de la cabine les plus exposées. Les points de fixation ont été intégrés directement dans la structure, avec des platines de fixation dimensionnées pour répartir les charges d’impact sans concentration de contraintes sur le châssis du tracteur.

Une fois la soudure terminée, la cage a subi un traitement de surface complet : décapage, apprêt antirouille, puis application d’une peinture de finition adaptée aux environnements extérieurs et aux conditions d’utilisation intensive. La durabilité de l’ouvrage commence bien avant la pose.

Pour ce type de fabrication spéciale, CSV Métallerie peut également s’appuyer sur sa table de découpe jet d’eau, qui permet de réaliser des pièces de forme complexe avec une précision que les procédés de découpe classiques ne permettent pas toujours d’atteindre.

Phase 3 : pose et ajustements sur site

La pose sur le tracteur a été réalisée par une équipe de monteurs de CSV Métallerie déployée sur le site du client. Cette étape est toujours critique : même avec les meilleures prises de côtes et une fabrication rigoureuse, la confrontation entre la pièce fabriquée et la réalité terrain peut révéler des ajustements mineurs à opérer.

Dans ce cas, la préparation avait été suffisamment solide pour que la cage s’adapte sans difficulté majeure. Les fixations ont été posées, les boulons serrés aux couples requis, les ajustements de finition effectués sur place. Le résultat est une structure solidaire du tracteur, stable, qui n’altère ni la visibilité de l’opérateur ni les capacités de manoeuvre de l’engin.

Un projet qui illustre la polyvalence de CSV Métallerie

Ce projet de cage de protection pour tracteur n’est pas une anecdote isolée. Il reflète la capacité de CSV Métallerie à répondre à des demandes qui sortent des catalogues standard.  La même approche, la même rigueur et le même processus en trois phases (étude, fabrication, pose) sont appliqués à tous les projets atypiques que l’entreprise prend en charge : structures métalliques pour environnements industriels, dispositifs de protection sur mesure, pièces de remplacement ou d’adaptation pour des équipements existants.

Pour les professionnels qui ont des besoins spécifiques que les solutions du marché ne couvrent pas, CSV Métallerie est l’interlocuteur naturel. L’entreprise dispose de l’outil industriel, du savoir-faire technique et de l’expérience accumulée sur plus de 2 500 projets pour trouver une réponse adaptée, même quand la question est inédite.
